• SIGNA MR355 / SIGNA MR360
  • Service Manual
  • 5856356-3EN Revision 5.0
  • Basic Service Documentation. Copyright General Electric Company.
  • Object ID: 00000018WIA301D1030GYZ
  • Topic ID: id_13106939 Version: 1.2
  • Date: Jul 5, 2019 10:25:11 PM

RF Connector Assy

Prerequisites

Table 1. Personnel requirements
Required personsPreliminary requirementsProcedureFinalization
1Not Applicable30 minutes15 minutes
Table 2. Tools and test equipment
ItemQuantityEffectivityPart numberManufacturer
Non Magnetic Tool Set1---
Table 3. Replacement parts
ItemQuantityEffectivityPart numberManufacturer
RF Connector Assy (Refer to Illustrated Parts)1---
Table 4. Safety
Table 5. Required conditions
ConditionReferenceEffectivity

PDU must be turned OFF. Refer to Lockout / Tagout for PDU in System Cabinet.

--

Procedure

  1. Remove SC Rear cover of magnet room side. Refer to SC Cover Removal
  2. Remove the cables from defective RF Connector Assy front side.
  3. Remove screws fixing RF Connector Assy and Penetration Panel.
  4. Remove the cables from defective RF Connector Assy rear side.

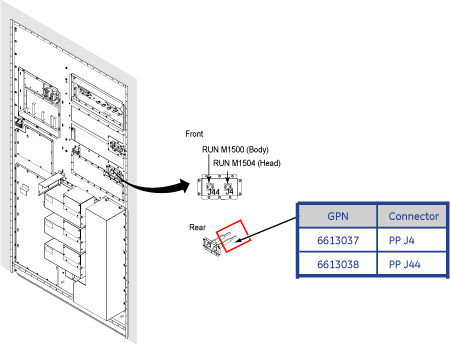

    Figure 1. RF Connector Assy Cables
  5. Remove RF Connector Assy from Penetration Panel.

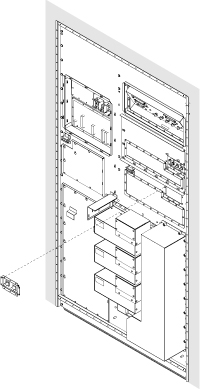

    Figure 2. Remove RF Connector Assy
  6. Restore the RF Connector Assy by reverse order of removal.
    Note:

    Make sure to tighten each screw.

  7. Restore Cabinet cover.
