Cabinet Monitor

Prerequisites

Table 1. Personnel requirements
Required personsPreliminary requirementsProcedureFinalization
1Not Applicable30 minutes15 minutes
Table 2. Tools and test equipment
ItemQuantityEffectivityPart numberManufacturer
Standard Tool1---
Table 3. Replacement parts
ItemQuantityEffectivityPart numberManufacturer
Cabinet Monitor (Refer to Illustrated Parts)1---
Table 4. Safety
Table 5. Required conditions
ConditionReferenceEffectivity

System Power must be turned OFF. Refer to System Cabinet PDU Main Breaker LOTO Procedure.

--

Procedure

  1. Remove L Upper Front Cover. Refer to SC Cover Removal.

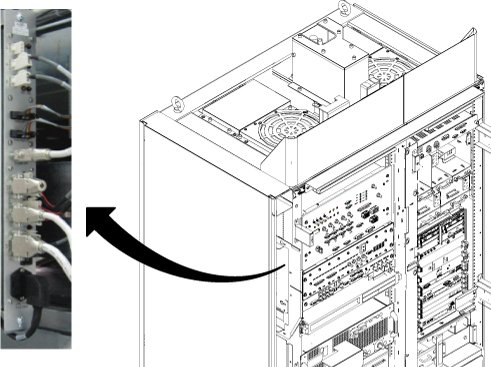

  2. Disconnect all connector from cabinet monitor. (J2, J3, J4, J5, J10, J12, J13, J7, J8, J9, J14, LINE/FUSE)
    Figure 1. Cable Disconnection from Cabinet Monitor
  3. Loosen 2 screws tightening cabinet monitor to the chassis.
    Figure 2. Cabinet Monitor Removal
  4. Disconnect J11 (CAN terminator) from defective Cabinet Monitor and connect it to new Cabinet Monitor.
  5. Install cabinet monitor by the reverse order of the removal.
  6. Restore the System Cabinet.
