Bridge Replacement

Prerequisites

Table 1. Personnel requirements
Required personsPreliminary requirementsProcedureFinalization
4 minumum - - -
Table 2. Tools and test equipment
ItemQuantityEffectivityPart numberManufacturer
Non Magnetic Tool Kit1---

Procedure

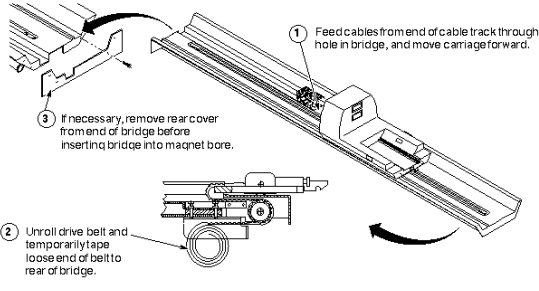

  1. Reinstalling Bridge (steps 1-3)
    Figure 1. REINSTALLING BRIDGE (STEPS 1-3)

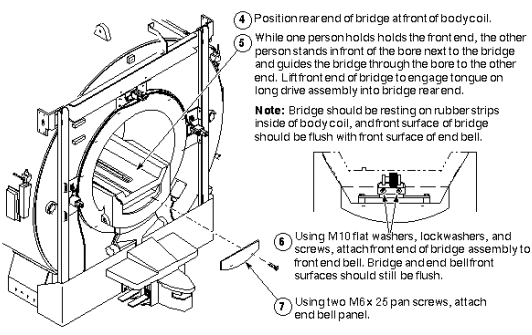

  2. Reinstalling Bridge: steps 4-7
    Figure 2. REINSTALLING BRIDGE: STEPS 4–7

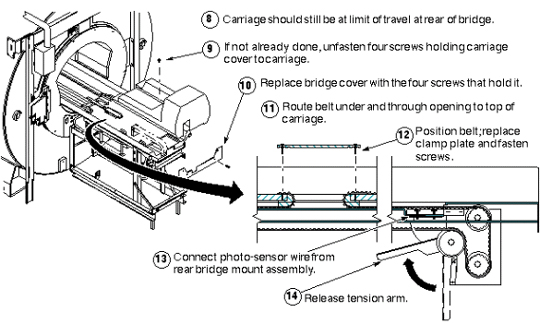

  3. Reinstalling Bridge: steps 8–14
    Figure 3. REINSTALLING BRIDGE: STEPS 8–14

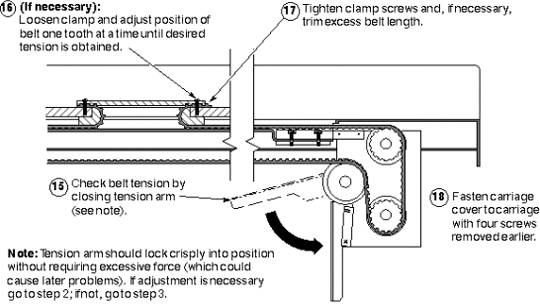

  4. Reinstalling Bridge: steps 15–18
    Figure 4. REINSTALLING BRIDGE: STEPS 8–14

Finalization

No finalization steps.
