PP COVER RF PANEL SET

Figure 1. PP COVER RF PANEL SET
Item Part Number Description Qty FRU Lower Assy
1 5332032-2 HDsv 2nd RF PANEL ASSY with 2366642-31.0No HDsv 2nd RF PANEL ASSY with 2366642-3
25333894HDsv MESH SHIELD1.0Yes

HDsv 2nd RF PANEL ASSY with 2366642-3

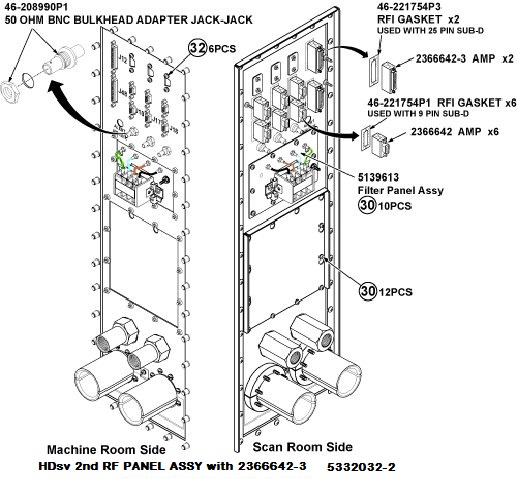

Figure 2. HDsv 2nd RF PANEL ASSY with 2366642-3
Table 1. HDsv 2nd RF PANEL ASSY with 2366642-3
Item Part Number Description Qty FRU Lower Assy
105139613Filter Panel Assy1.0Yes
112366642CONNECTOR 9 CONTACTS 200 VOLTS 5 AMP6.0Yes
1246-221754P1RFI GASKET USED WITH 9 PIN SUB-D HDF OR HDP, METAL SHELL CONNECTORS. BRIGHT TIN PLATED BRASS, .006 THK6.0Yes
132366642-3CONNECTOR 25CONTACTS 200 VOLTS 5 AMP2.0Yes
1446-221754P3RFI GASKET USED WITH 25 PIN SUB-D HDF OR HDP, METAL SHELL CONNECTORS. BRIGHT TIN PLATED BRASS, .006 THK2.0Yes
1546-208990P150 OHM BNC BULKHEAD ADAP~R JACK-JACK (.510~ MGT HOLE, .187~ THICK PANEL) PRESSURIZED/GLASS-TFE, INSUL./INTERN AL LOCK WASHER TEETH.3.0Yes
30N9408JMSCREW PAN HEAD 4 MM 8 MM 316 osX4X822.0Yes
32N9306JMSCREW PAN HEAD 3 MM 6 MM SCREW M3X6 osX SUS3166.0Yes

BNC Expander Board

Note:

If it is necessary to use more than four BNC spare ports for troubleshooting purpose, the following BNC Expander Board is now available as FRU.

Table 2. BNC Expander Board
Item Part Number Description Qty FRU Lower Assy
15366397BNC Expander Board1.0Yes

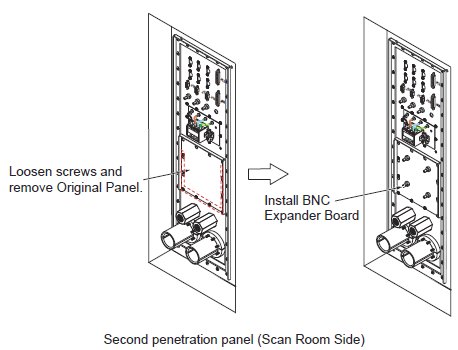

Figure 3. How to install BNC Expander Board
