Low Height Fixed Table

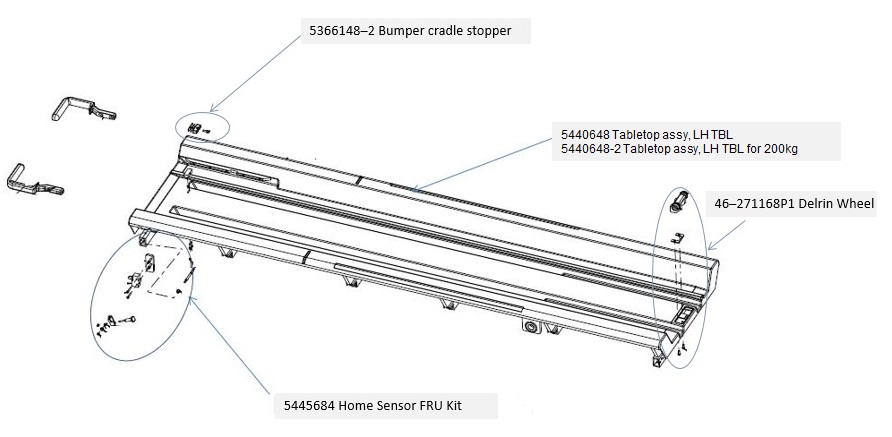

Figure 1. Low Height Fixed Table FRU 1

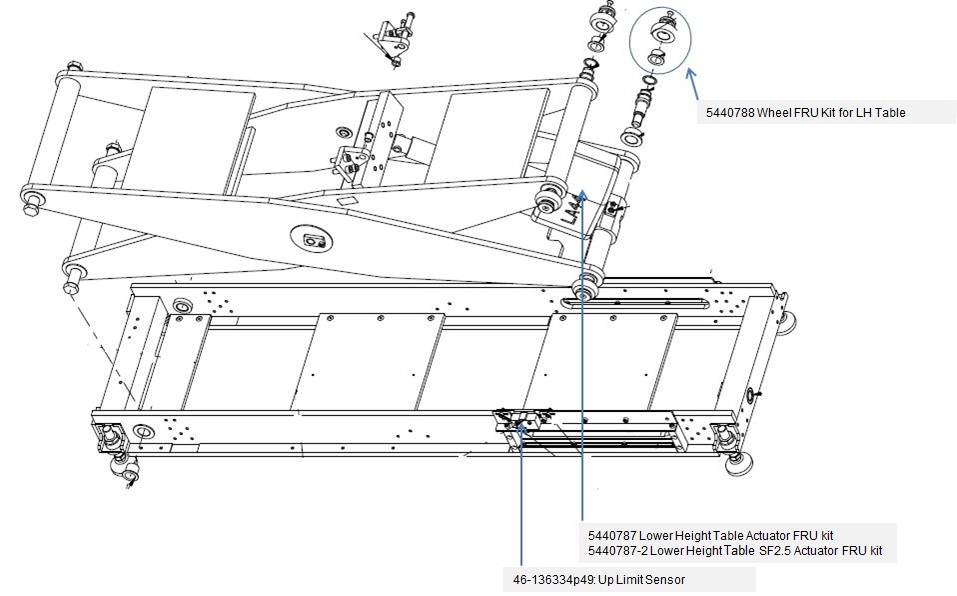

Figure 2. Low Height Fixed Table FRU 2

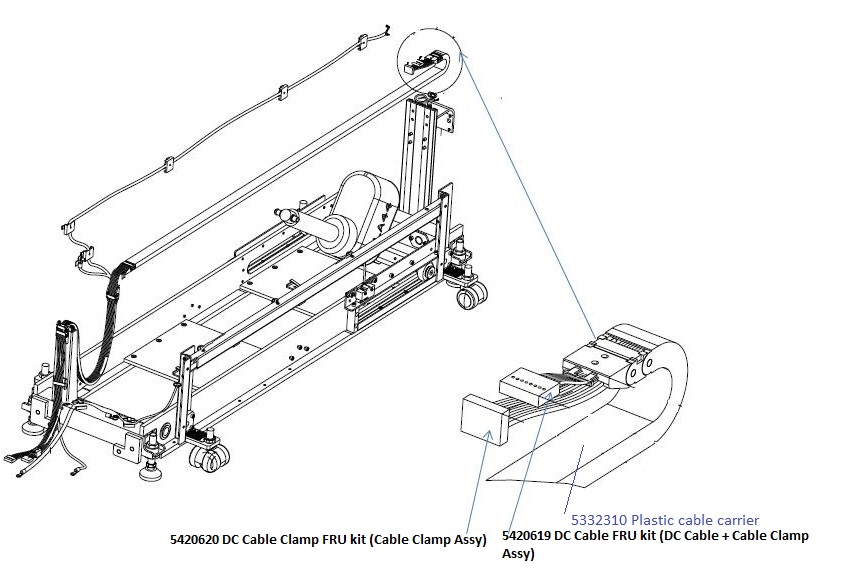

Figure 3. Low Height Fixed Table FRU 3

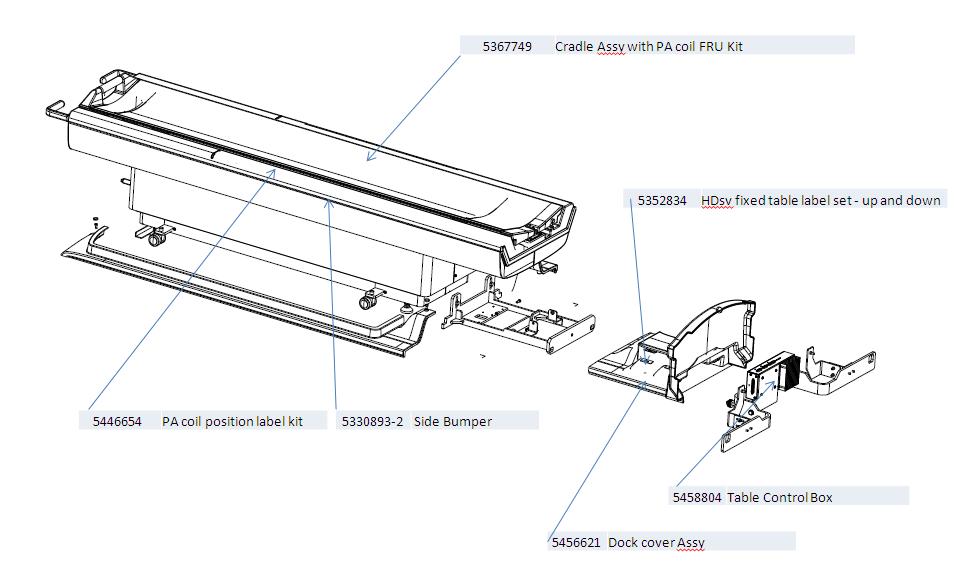

Figure 4. Low Height Fixed Table FRU 4
Figure 5. Low Height Fixed Table FRU 5
Table 1. Low Height Fixed Table
Item Part Number Description Qty FRU Lower
15367749-100Cradle Assy with PA Coil FRU Kit - RoHS1Yes
25440648 Tabletop assy, LH TBL 1Yes
5440648–2Tabletop assy, LH TBL for 200kg1Yes
35456621Dock cover Assy 1Yes
45352834HDsv fixed table label set - up and down 4Yes
55440787 Lower Height Table Actuator FRU Kit 1Yes
5440787–2Lower Height Table SF2.5 Actuator FRU kit1Yes
65445684Home Sensor FRU Kit 1Yes
75458804 Table Control Box 1Yes
85420619RF cable FRU kit (RF cable + Cable clamp) 1Yes
95420620DC Cable FRU kit (DC Cable + Cable Clamp Assy) 1Yes
105420624DC Cable Clamp FRU kit (Cable Clamp Assy) 1Yes
115330893-2Side Bumper 1Yes
125447271DC Cable Clamp FRU kit 1Yes
1346-136334p49home/up limit sensor 1Yes
145446654PA Coil position label kit1Yes
155440788wheel (scissor slide side)4Yes
165438391 UNO PA coil RF convert cable assembly for MCR3 Tool 1Yes
175451682UNO PA coil DC convert cable assembly for MCR3 Tool 1Yes
185450872 UNO Coil Cable: Cable from MG2-A41-J17 to MG4-A1-P31Yes
195332310Plastic cable carrier1Yes
205366148–2Bumper cradle stopper1Yes
2146–271168P11~ OD X 3/4~ W, 3/8~ SHAFT, DELRIN 1Yes
