Enclosure and Gradient Assembly

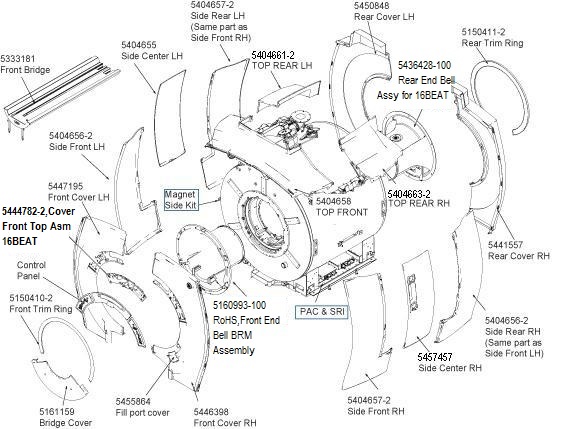

Figure 1. Enclosure and Gradient Assembly
Rear End Bell BRM AssemblyFront End Bell BRM AssemblyPlatform Asm, PAC and SRI MountingMagnet side KIT
Table 1. Enclosure and Gradient Assembly
Item Part Number Description Qty FRU Lower
5446398Front Cover Assmbly RH1.0Yes
5447195Front Cover Assmbly LH1.0Yes
5444782–2COVER FRONT TOP ASM 16BEAT1.0Yes
5455864Fill port cover1.0Yes
5450848Rear cover assembly LH1.0Yes
5441557Rear cover assm RH1.0Yes
5404656-2Cover, Side Front bonded LH2.0Yes
5404657-2Cover, Side Front bonded RH2.0Yes
5457457Cover, Side center RH1.0Yes
5404661-2Cover, Top rear LH ASSM1.0Yes
5404663-2Cover, Top rear RH ASSM1.0Yes
5150411-2Rear trim ring assm1.0Yes
5150410-2Front trim ring assm1.0Yes
5458261Enclosure Mounting kit1.0Yes
15180636Turtle Bracket Asm Front BRM 1.5T1.0No Turtle Bracket Asm Front BRM 1.5T
125160993–100RoHS, Front End Bell BRM Assembly1.0Yes Front End Bell BRM Assembly
135436428–100RoHS, Rear End Bell Assy for 16 BEAT1.0Yes Rear End Bell BRM Assembly
5447990 16 BEAT Control and Display Panel 1.0No Display / Control Panel
215142289-2Gradient Cable Lead Board Molded Ring1.0Yes
225142288-2Gradient Cable Lead Board Cover1.0Yes
252181231FILLER PAD CONQUEST4.0Yes
432344509-2Bore Light End Cap, N92.0Yes
472222549WIDE OPEN LUMITEX LIGHT PANEL 726 MM IN LENGTH2.0Yes
482221945–100CABLE PAC DISPLAY - ROHS1.0Yes
492221948–51 Cable - SRI and display - RoHS1.0Yes
505123813Run#1261 - Operator Display Cable to SRI1.0Yes
512221946(862/863) MG2-A4-J1/J2 TO MG2-A5-J1/ J22.0Yes
532293539TWIN BRIDGE SUPPORT BUSHING4.0Yes
542293538-5Split Bridge Edge Foam, Front, N92.0Yes
772226103HOSE2.0Yes
1005333181SV front bridge assy1.0Yes SV front bridge assy
1012293202TWIN BRIDGE SUPPORT FRT1.0Yes
1022293540TWIN SUPPORT LOCK TOP2.0Yes
1032293541TWIN BRIDGE SUPPORT SLIDER2.0Yes
1142259837CABLE ASM,COLD HEAD CONTROL,LCC1.0Yes CABLE ASM,COLD HEAD CONTROL,LCC
1252143771-22~ TEFLON TAPE3.0Yes
1662293771RADIAL SHIM SPACER 1.5MM THK.4.0Yes
1672293771-2RADIAL SHIM SPACER 0.8MM THK.4.0Yes
1725160992Rear Bracket Assembly, Left1.0Yes
1735160992-2Rear Bracket Assembly, Right1.0Yes
20246-208765P28DIA RANGE 1-13/16 - 2-3/4, 302/305 SST ALL PARTS BREEZE CORP 30036 OR EQ1.0Yes
20546-170212P2ADHESIVE THERMAL JOINT COMPOUND, 8-OZ JAR OPAQUE WHITE GREASE0.01Yes
2072185175FOAM, CLOSED CELL, BRM CONQUEST4.0Yes
20846-294167P28TUBE MENDER,CAT #91355K85, BRASS2.0Yes
2102174929-6OPEN CELL POLYURETHANE FOAM, 45~ LG3.0Yes
3015118475-21.5T BRM-F Gradient Coil, GEHC N91.0No 1.5T BRM-F Gradient Coil, GEHC N9
302543216216 BEAT Platform Asm,PAC5 and SRI5 Mounting1.0No Platform Asm, PAC and SRI Mounting
3132379255FOAM, GRAY TEXTURED SURFACE, 116~LG.1.0Yes
3152213168-3Front Lower Support, BRM1.0Yes
3162213167-3Rear Lower Support, BRM1.0Yes
3172240708SUPPORT MOUNTING2.0Yes
3212238907SPACER1.0Yes
3222238908SPACER SHIM 1.5MM THK2.0Yes
3232238908-2SPACER SHIM 2.4MM THK6.0Yes
3242241176RUBBER ISOLATION PAD2.0Yes
3282238907-2SPACER1.0Yes
3312212715-3LCC BRM Mounting Pad4.0Yes
3405428034Magnet Side Kit SV16CH1.0No Magnet side KIT
9955224349Enclosure Cable Kit1.0No Enclosure Cable Kit
9992128699(606) MAGNET END TO ERU/MRU0.0Yes

Turtle Bracket Asm Front BRM 1.5T

Table 2. Turtle Bracket Asm Front BRM 1.5T
Item Part Number Description Qty FRU Lower
25177681Bracket Turtle Arm Front BRM Molded5.0Yes
85161263Turtle Bracket Gasket BRM1.0Yes

Turtle Bracket Asm Rear BRM 1.5T

Table 3. Turtle Bracket Asm Rear BRM 1.5T
Item Part Number Description Qty FRU Lower
25177458Bracket Turtle Arm Rear BRM Molded5.0Yes
85161263Turtle Bracket Gasket BRM1.0Yes
946-294151P48GE FAST CURE RTV 5818, TRANSLUCENT SILICONE RUBBER ADHESIVE SEALANT0.1Yes
1046-294151P2LOCKTITE #242 TYPE 11 GRADE N DATE CODE REQUIREMENTS: MATERIAL MUST BE USED ONE YEAR FROM DATE OF MANUFACTURE.0.1Yes

Front End Bell BRM Assembly

Table 4. Front End Bell BRM Assembly
Item Part Number Description Qty FRU Lower
25123812Run#1260 - Bore Temperature Sensor Cable with Ground Pins Removed1.0Yes
32224962END BELL UPPER INSULATION JACKET1.0Yes
42224962-2END BELL UPPER INSULATION JACKET1.0Yes
102255884LATCH KEEPER2.0Yes
1246-136246P212~ WIDE X 25 YD WHITE VELCRO HOOKS3.0Yes
1346-294151P2LOCKTITE #242 TYPE 11 GRADE N DATE CODE REQUIREMENTS: MATERIAL MUST BE USED ONE YEAR FROM DATE OF MANUFACTURE.0.1Yes
1446-282264P12 OZ DUAL-PAK CARTRIDGE EPOXY, CLEAR0.5Yes

Rear End Bell BRM Assembly

Table 5. Rear End Bell BRM Assembly
Item Part Number Description Qty FRU Lower
246-221773P2SPEAKER, PIEZOELECTRIC, 3.2~ SQUARE MOTOROLA KSN1103A1.0Yes
52224961FRONT END BELL INSULATION JACKET1.0Yes
62224961-2FRONT END BELL INSULATION JACKET1.0Yes
105161267Feed Thru Cover Plate, Rear End Bell BRM1.0Yes
1346-136246P212~ WIDE X 25 YD WHITE VELCRO HOOKS2.0Yes
1646-282264P12 OZ DUAL-PAK CARTRIDGE EPOXY, CLEAR0.5Yes
192224271SPEAKER GRILL GASKET1.0Yes
202255884LATCH KEEPER2.0Yes
242143771-22~ TEFLON TAPE0.5Yes

SV front bridge assy

Table 6. SV front bridge assy
Item Part Number Description Qty FRU Lower
146-282388P3Gearbelt, .375-in Pitch, 1.00-in Wide, 19.50-ft Long
Note:

Cut the length to 19.0ft (594cm) for HDsv during replacement.

1.0Yes

Display / Control Panel

Figure 2. Display / Control Panel
Table 7. Display / Control Panel
Item Part Number Description Qty FRU Lower
5447990-105 16BEAT Display Panel with multi-language kit 1.0Yes
5447990-10216BEAT Left Control Panel 1.0Yes
5447990-10316BEAT Right Control Panel1.0Yes

CABLE ASM,COLD HEAD CONTROL,LCC

Table 8. CABLE ASM,COLD HEAD CONTROL,LCC
Item Part Number Description Qty FRU Lower
12155316-2(623) CBL COMPRESSOR TO PEN PNL, OBO 49.21 FT OR 15.00 M LONG1.0Yes
22218292(624) CONTROL CABLE, COLDHEAD1.0Yes

1.5T BRM-F Gradient Coil, GEHC N9

Table 9. 1.5T BRM-F Gradient Coil, GEHC N9
Item Part Number Description Qty FRU Lower
2297672GLYCOL, 1 GALLON/3.8 LITERS Yes
22124499–5GRAD COIL LCC ONE–PIECE SHIELD Yes
32144093–5BRM–D GRADIENT COIL W/CART & CRADLE (LCC) Yes
42241521SPLICE KIT GRADIENT COIL SPLICE KIT Yes
55110336BRM GRADIENT CABLE LEAD BOARD KIT Yes
65127441GRADIENT CABLE CLAMP BLOCK KIT Yes
72208999–171.5T HDx new color Short Body RF Coil - Yellow Black Case, ROHS version Yes
85113879RF SHIELD FOR BRM COIL Yes

Gradient Cable Clamp Block Kit

Figure 3. Gradient Cable Clamp Block Kit
Table 10. Gradient Cable Clamp Block Kit
Item Part Number Description Qty FRU Lower
5182681-2Gradient Cable Clamp Block Kit - BRM Injection Molded1.0Yes

Platform Asm, PAC and SRI Mounting

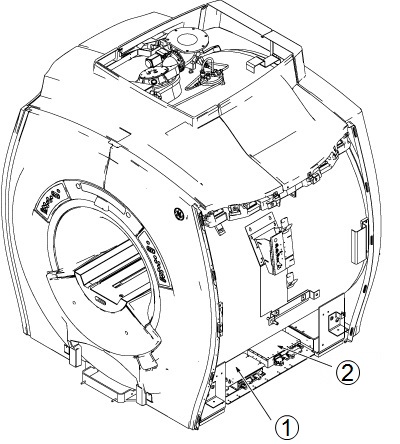

Figure 4. Platform Asm, PAC and SRI Mounting
Table 11. 16 BEAT Platform Asm,PAC5 and SRI5 Mounting
Item Part Number Description Qty FRU Lower
25341318-5PAC5 for 16 Beat1.0Yes
35341315SRI-5 Assembly1.0Yes
45154982Cable Run_2011-20121.0Yes
1646-252360P5TEFLON CUSHIONED, .25 I.D. .25 MTG1.0Yes
322219096–100ECG EXTENSION CABLE_MG2A11-ECG1.0Yes
332219097–100EXTEN.CABLE MG2A11 PERIPHERAL PULSE1.0Yes
3546-317758P1810 foot tubing, pneumatic, with bulb bonded to tubing1.0Yes
5393066-3PPG cable 1.0Yes

Magnet side KIT

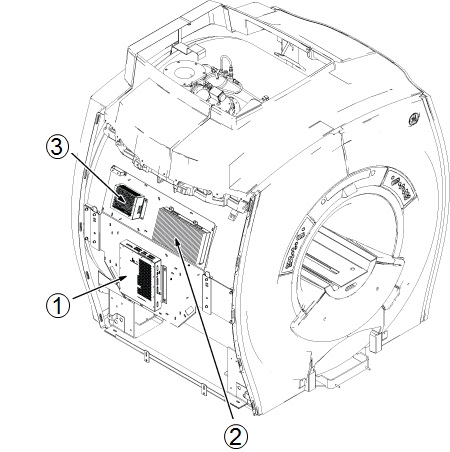

Figure 5. Magnet side KIT
Table 12. Magnet side KIT
Item Part Number Description Qty FRU Lower
15337137-8 16CH Mega Switch Box 3 for 1.5T 1.0Yes
25174169–51HDv Remote Receiver Module - RoHS1.0Yes
35339157Voltage Regulator Box1.0Yes
45543259Cable FRU kit between Mega and RRx-16CH1.0Yes

Enclosure Cable Kit

Table 13. Enclosure Cable Kit
Item Part Number Description Qty FRU Lower
146-328000G976(829) MS1-FJ2 TO PP1-J481.0No (829) MS1-FJ2 TO PP1-J48
246-328000G974(828) MS1-A3-A1-J403 TO PP1-J101.0Yes
32222797(830) CABLE, MAGNET ROOM INTERFACE1.0Yes

(829) MS1-FJ2 TO PP1-J48

Table 14. (829) MS1-FJ2 TO PP1-J48
Item Part Number Description Qty FRU Lower
246-271601G2925 CONDUCTOR, FEMALE-MALE, 60 FT.1.0Yes
2146-221856P11TAPE, ELECTRICAL, PVC, COLOR-YELLOW WIDTH .75, .007 THICK0.0Yes
